Chi tiết bo mạch chủ laptop có những gì ?

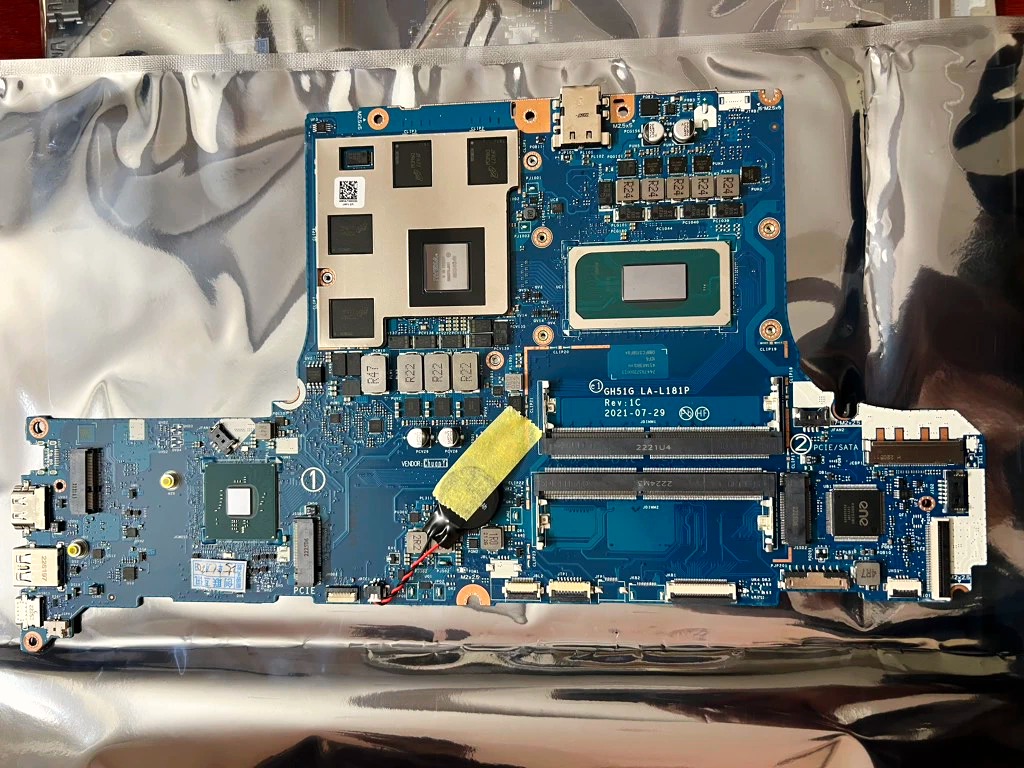

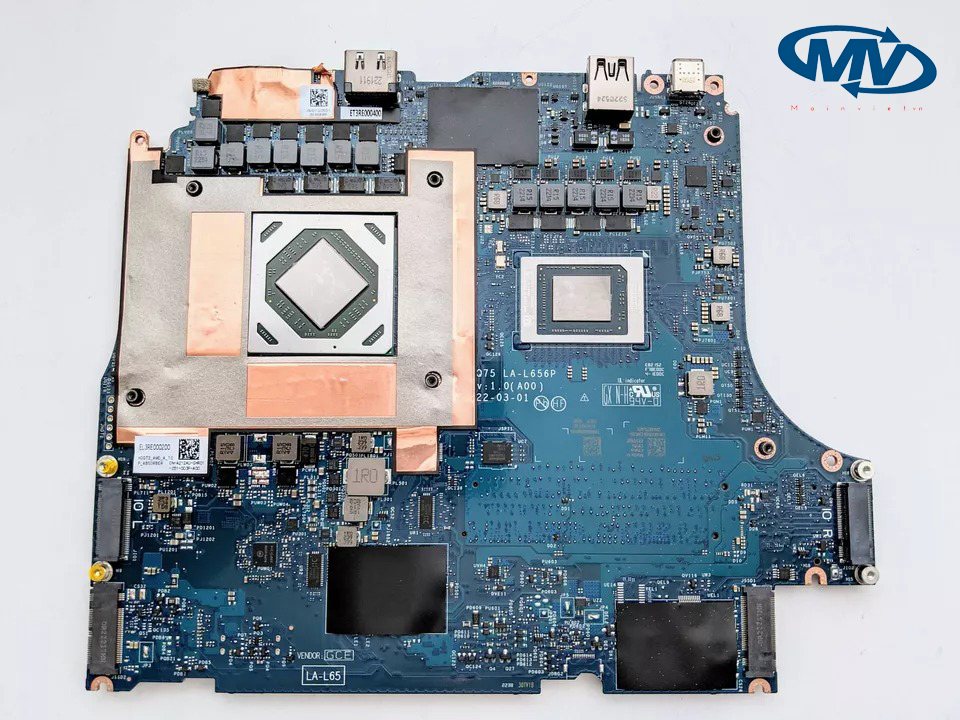

Bo mạch chủ (mainboard) của laptop là một bảng mạch chính kết nối và điều phối hoạt động của tất cả các linh kiện trong máy. Dưới đây là các thành phần quan trọng trên bo mạch chủ laptop:

1. Bộ vi xử lý (CPU)

CPU có thể được hàn chết trên bo mạch chủ (dòng laptop mỏng nhẹ) hoặc có socket để tháo rời (dòng gaming, workstation).
Thường có một lớp keo tản nhiệt và kết nối với quạt tản nhiệt.

2. Chipset

Gồm chip cầu Bắc (trên các dòng cũ) hoặc tích hợp trong CPU và chip cầu Nam (điều khiển I/O, USB, âm thanh, v.v.).
Các laptop mới thường chỉ còn chip PCH (Platform Controller Hub), thay thế cầu Nam.

3. Bộ nhớ RAM

Khe cắm RAM (SO-DIMM) hoặc RAM hàn chết trên bo mạch chủ (soldered RAM).
Một số bo mạch hỗ trợ mở rộng RAM qua khe cắm trống.

4. Chip đồ họa (GPU)

GPU tích hợp (iGPU): Tích hợp trong CPU, phù hợp với tác vụ nhẹ.
GPU rời (dGPU): Nvidia hoặc AMD, hỗ trợ đồ họa nặng, gaming, render.
GPU có thể hàn chết hoặc tháo rời tùy vào thiết kế.

5. Ổ cứng lưu trữ

Khe cắm HDD/SSD SATA hoặc SSD M.2 NVMe/SATA.
Một số laptop hỗ trợ nhiều khe SSD để mở rộng dung lượng.

6. Chip BIOS/UEFI

Lưu firmware điều khiển khởi động hệ thống.
Có thể nạp lại firmware nếu lỗi.

7. Các cổng kết nối ngoại vi

USB, HDMI, Thunderbolt, Audio, LAN, v.v.
Được kết nối thông qua các chipset và vi mạch phụ trợ.

8. Card Wi-Fi & Bluetooth

Gắn vào khe M.2 (2230, 2242) hoặc tích hợp trên mainboard.
Một số máy dùng card rời có thể thay thế được.

9. Mạch sạc & pin CMOS

Điều khiển việc cấp nguồn và sạc pin laptop.
Pin CMOS giữ thông tin hệ thống khi tắt nguồn.

10. Hệ thống tản nhiệt

Gồm quạt, ống đồng dẫn nhiệt và tản nhiệt VRM (Voltage Regulator Module).

Bo mạch chủ laptop thường có thiết kế đặc thù theo từng dòng máy, khó nâng cấp so với PC. Nếu có vấn đề, người dùng thường thay thế toàn bộ mainboard thay vì sửa từng linh kiện. 🚀
